FX150 : Прибор оптический многофункциональный

Сделать заказ

Похожие продукты

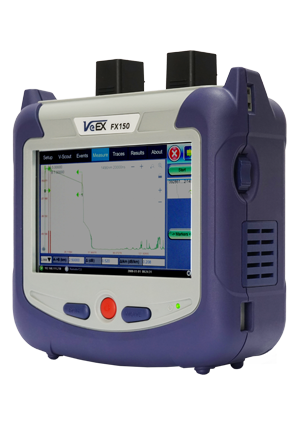

Многофункциональный оптический измерительный прибор в удобном эргономичном корпусе.

Большой экран с высокой контрастностью, для удобной работы в полевых условиях.

Режим автоматической диагностики ВОЛС для техников начального уровня, настройка измерения и определение событий одной кнопкой.

Отлично подходит для FTTx/PON, с оптимальными значениями мертвой зоны для разветвителей и событий с отражениями.

Фильтрованный порт 1625/1650 нм для измерения в активных волокнах - во время эксплуатации сети.

Опционально встраиваются измеритель оптической мощности и источник излучения (в том числе видимый 650 нм), подключается оптический микроскоп.

Оптимизирован для работы с приложениями Fiberizer Desktop и Fiberizer Cloud для детального анализа и генерации отчетов.

  • Общие данные

  • Характеристики

  • Дополнительно

  • FIRMWARE

  • СЕРТИФИКАТЫ

  • Экран

    5,0” TFT, цветной (16-bit), сенсорный

  • Связь с компьютером

    USB, WiFi, Bluetooth

  • Питание

    Батарея Li-Ion (7 часов)

  • Память

    встроенная, флэш-память USB.

  • Габариты

    161×153×70 мм

  • Масса

    1.0 кг

  • Компактный и защищенный корпус

  • Интерфейс mikro-USB для флэш-памяти USB и подключения оптического микроскопа.

  • Сменные оптические разъемы (SC/FC/ST/LC). Возможна установка разъема APC.

  • Прочный пластиковый корпус, удобно использовать в полевых условиях.

  • Автоматизация основных измерений

  • В течение нескольких лет мы собирали отзывы тех, кто пользуется нашими рефлектометрами в полевых условиях. В результате мы смогли автоматизировать основные процедуры измерений ВОЛС.

  • Удобное обновление через USB

  • Мы постоянно учитываем мнения пользователей наших приборов, и улучшаем свои сервисы и прошивки. Последние обновления прошивок всегда доступны на www.agizer.com.

  • Прибор могут использовать как техники начального уровня...

  • Все процедуры измерений интуитивны:
    - Измерение общего затухания и длины ВОЛС
    - Задание оптимальных параметров измерения
    - Получение таблицы событий (по умолчанию используются 3 значения длительности импульсов).

  • ... так и опытные инженеры

  • Возможно использование продвинутого метода 5 маркеров (LSA), для измерения параметров сварки и для добавления событий в таблицу вручную.

  • Сохранение полученных рефлектограмм в формате SOR или PDF

  • По просьбам пользователей мы разработали новый способ сохранения рефлектограмм — файл PDF с прикрепленным оригинальным файлом SOR.

  • Дополнительный функционал:

  • — Измерение в реальном времени — рефлектограмма постоянно обновляется
    — Автоматическое увеличение выделенных событий
    — Измерение на нескольких длинах волн
    — Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону
    — Удобный режим сравнения нескольких похожих рефлектограмм (например, для одной ВОЛС)

Параметры

Дискретность отображения затухания, дБ

0.001

Погрешность измерения расстояния, м

±(0.5+интервал дискретизации+3×10-5×L)

Погрешность измерения затухания, дБ/дБ

0.03

Интервал дискретизации, м

0.16 .. 7.6(Т1)/0.03 .. 8.1(Т2)

Число отсчетов

до 64 000 (Т1)/до 256 000 (Т2)

Типы оптических разъемов (сменные)

FC, ST, SC, LC

Длительность импульса, нс

3, 5, 10, 25, 30, 100, 300, 500, 1000, 3000, 10000, 20000 (T1) / 3, 5, 10, 25, 100, 200, 300, 500, 1000, 3000, 10000, 20000 (Т2)

Диапазоны расстояний, км

0,5, 2, 5, 10, 20, 40, 80 120, 160, 240 (Т1) / 1, 2, 6, 10, 12, 20, 25, 40, 80, 120, 160, 250, 400 (Т2)

Мертвая зона по отражению/затуханию, м

1,0/4,0

Одномодовый рефлектометр1-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

35/36/33/34/35

Одномодовый рефлектометр 2-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

39/40/37/38/39

Одномодовый рефлектометр 3-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

43/41/43/41/39

Одномодовый рефлектометр 4-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

46/42/45/42/39

Многомодовый рефлектометр

Длина волны, нм

850/1300

Динамический диапазон (50,0 мкм), дБ

30/32

Динамический диапазон (62,5 мкм), дБ

31/33

Совмещенный ОМ/ММ рефлектометр

Длина волны, нм

1310/1490/1550/1625/1650

850/1300

Динамический диапазон, дБ

37/38/35/36/35

27/29 (50,0мкм)



28/30 (62,5мкм)

Параметры





ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

Длина волны, нм

1310/1490/1550/1625/1650 ±20

Уровень мощности, дБм

> -4

Нестабильность уровня мощности, дБ

≤ 0.1 (15 мин)

Тип оптического разъема

совмещен с рефлектометром

Режим работы

- непрерывный;
- с модуляцией мощности оптического излучения сигналом с частотой
270 Гц, 1000 Гц, 2000 Гц

Параметры





ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ

Длина волны калибровки, нм

1310/1490/1550/1625

650/850

Диапазон измерения, дБм:

- стандартный (PM1)

-70..+10

-30..+3 / -60..+3

- высокий (PM2)

-45..+27

      -     / -40..+23

Погрешность измерения, % (дБ)

±5 (±0.22)

±12(±0.5) / ±8(±0.33)

Линейность, %(дБ)

±2.5 (±0.11)

- / ±4(±0.17)

Дискретность, дБ

0.01

0.01





Государственный комитет по стандартизации Республики Беларусь.

Настоящий сертификат удостоверяет, что на основании положительных результатов государственных испытаний утверждён тип средств измерений «Приборы оптические многофункциональные FX150» который зарегистрирован в Государственном реестре средств измерений под номером РБ 03 11 6668 18 и допущен к применению в Республике Беларусь.
Выдан: 27 сентября 2018
Действителен до: 27 сентября 2023
