ИД-2-2: Высокоточное измерение хроматической дисперсии

Сделать заказ

Похожие продукты

ИД-2-2 измеряет хроматическую дисперсию в одномодовых оптических волокнах.

Прибор состоит из оптического передатчика со стабилизированными лазерными диодами для генерирации измерительных оптических сигналов в заданном диапазоне волн, и оптического приемника для приема и обработки оптических сигналов, прошедших через тестируемое ОВ

  • Характеристики

  • Описание

  • Преимущества

  • Количество измерительных лазерных диодов

    6-17

  • Диапазон длин волн, нм

    1270 – 1650

  • Длина измеряемых оптических волокон, км

    1-150

  • Погрешность измерения коэффициента хроматической дисперсии, пс/(нм*км)

    0,1

  • Воспроизводимость измерения коэффициента хроматической дисперсии, пс/(нм*км)

    0.005

  • Погрешность измерения длины волны нулевой дисперсии, нм

    0.5

  • Погрешность измерения наклона кривой коэфициента хроматической дисперсии, %

    0,5

  • Воспроизводимость измерения наклона кривой для хроматической дисперсии, %

    0.13

  • Время измерения, с

    10

  • Принцип действия основан на измерении фазы синусоидального оптического сигнала (IEC 60793-1-42, ITU-T G.650)

  • Опорный оптический сигнал передается по отдельному волокну, что повышает точность измерений

  • Хроматическая дисперсия определяется путем апроксмации задержек сигналов лазерных диодов

  • Применяемые формулы апроксимации соответствуют стандартам МЭК и МСЭ для различных типов ОВ

  • Управление измерителем, а также отображение и хранение измерений выполняются с помощью ПК

  • Прибор может измерять хроматическую дисперсию в ВОЛС с компенсаторами

  • Высокая точность измерения

  • Передающий блок может использоваться как высокостабильный источник лазерного излучения с фиксированными длинами волн

  • Прибор измеряет все параметры ВОЛС, связанные с хроматической дисперсией:

    - фактор хроматической дисперсии на любой длине волны в рабочем диапазоне


    - длину волны с нулевой дисперсией


    - наклон кривой для хроматической дисперсии

  • IIT-nCD A - to measure installed optical cables

  • IIT-nCD B - to use in plants and laboratories where both ends of the measured optical cable are accessible


  • Analyzer Components

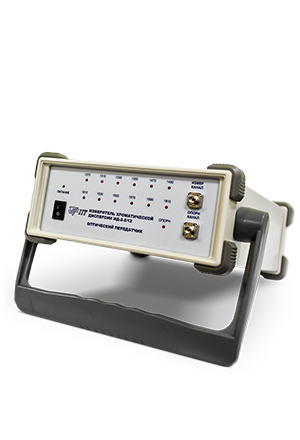

  • Optical transmitter IIT-nCD A(B)/I, with stabilized laser diodes generating measuring optical signals in the given wavelength range

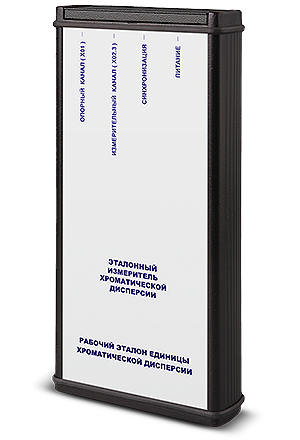

  • Optical receiver IIT-nCD A(B)/P, receiving and processing optical signals transmitted through the optical fiber under test
