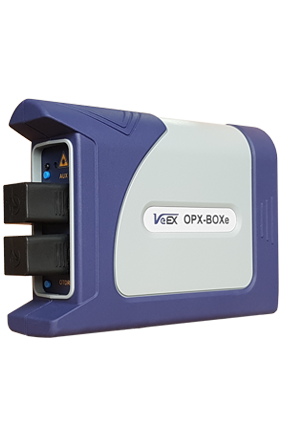

OPX-BOX: Компактный оптический мини-рефлектометр

Сделать заказ on-Line

Ультракомпактный оптический рефлектометр профессионального уровня с управлением через WiFi, Bluetooth и USB.

До 3-х длин волн рефлектометра в одном корпусе, включая фильтрованный 1625/1650 нм для “активной” линии.

Динамический диапазон до 42 дБ, значение мертвой зоны 1/5 м.

Опционально доступны источник непрерывного излучения и красный лазер, которые включаются кнопкой на приборе, не требующей внешнего управления.

Управляется со всех популярных платформ (Windows/Android/Linux). Проведение измерений, сохранение результатов, анализ, перенос данных в облако или корпоративное хранилище.

Оптимизирован для Fiberizer Cloud, облачного сервиса для анализа

  • Общие данные

  • Характеристики

  • Дополнительно

  • FIRMWARE

  • Связь с компьютером

    USB, WiFi, Bluetooth

  • Питание

    Батарея Li-Ion 7200 мА*ч (11 часов)

  • Память

    встроенная 512 Мб, флэш-память USB.

  • Габариты

    305×175×75 мм

  • Масса

    2.2 кг

  • Компактный и защищенный корпус

  • Интерфейс Mikro-USB

  • Сменные оптические разъемы (SC/FC/ST/LC). Возможна установка разъема APC.

  • Прочный пластиковый корпус, удобно использовать в полевых условиях.

  • Автоматизация основных измерений

  • В течение нескольких лет мы собирали отзывы тех, кто пользуется нашими рефлектометрами в полевых условиях. В результате мы смогли автоматизировать основные процедуры измерений ВОЛС.

  • Удобное обновление через USB

  • Мы постоянно учитываем мнения пользователей наших приборов, и улучшаем свои сервисы и прошивки. Последние обновления прошивок всегда доступны на www.agizer.com.

  • Прибор могут использовать как техники начального уровня...

  • Все процедуры измерений интуитивны:
    - Измерение общего затухания и длины ВОЛС
    - Задание оптимальных параметров измерения
    - Получение таблицы событий (по умолчанию используются 3 значения длительности импульсов).

  • ... так и опытные инженеры

  • Возможно использование продвинутого метода 5 маркеров (LSA), для измерения параметров сварки и для добавления событий в таблицу вручную.

  • Сохранение полученных рефлектограмм в формате SOR или PDF

  • По просьбам пользователей мы разработали новый способ сохранения рефлектограмм — файл PDF с прикрепленным оригинальным файлом SOR.

  • Дополнительный функционал:

  • — Измерение в реальном времени — рефлектограмма постоянно обновляется
    — Автоматическое увеличение выделенных событий
    — Измерение на нескольких длинах волн
    — Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону
    — Удобный режим сравнения нескольких похожих рефлектограмм (например, для одной ВОЛС)

Параметры

Дискретность отображения затухания, дБ

0.001

Погрешность измерения расстояния, м

±(0.5+интервал дискретизации+5×10-5×L)

Погрешность измерения затухания, дБ/дБ

0.05

Интервал дискретизации, м

0.16 .. 7.6(Т1)/0.03 .. 8.1(Т2)

Число отсчетов

до 64 000 (Т1)/до 256 000 (Т2)

Типы оптических разъемов (сменные)

FC, ST, SC, LC

Длительность импульса, нс

3, 5, 10, 25, 30, 100, 300, 500, 1000, 3000, 10000, 20000

Диапазоны расстояний, км

0,5, 1, 2, 5, 6, 10, 12, 20, 25, 40, 80 120, 160, 250, 400

Мертвая зона по отражению/затуханию, м

1,0/4,0

Одномодовый рефлектометр1-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

35/36/33/34/35

Одномодовый рефлектометр 2-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

39/40/37/38/39

Одномодовый рефлектометр 3-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

43/41/43/41/39

Одномодовый рефлектометр 4-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625/1650

Динамический диапазон, дБ

46/42/45/42/39

Многомодовый рефлектометр

Длина волны, нм

850/1300

Динамический диапазон (50,0 мкм), дБ

30/32

Динамический диапазон (62,5 мкм), дБ

31/33

Совмещенный ОМ/ММ рефлектометр

Длина волны, нм

1310/1490/1550/1625/1650

850/1300

Динамический диапазон, дБ

37/38/35/36/35

27/29 (50,0мкм)



28/30 (62,5мкм)

Параметры





ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

Длина волны, нм

1310/1490/1550/1625/1650 ±20

Уровень мощности, дБм

> -4

Нестабильность уровня мощности, дБ

≤ ± 0.1 (15 мин)

Тип оптического разъема

совмещен с рефлектометром

Режим работы

- непрерывный;
- с модуляцией мощности оптического излучения сигналом с частотой
270 Гц, 1000 Гц, 2000 Гц

Параметры





ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ

Длина волны калибровки, нм

1310/1490/1550/1625

650/850

Диапазон измерения, дБм:

- стандартный (PM1)

-70..+10

-30..+3 / -60..+3

- высокий (PM2)

-45..+27

      -     / -40..+23

Погрешность измерения, % (дБ)

±5 (±0.22)

±12(±0.5) / ±8(±0.33)

Линейность, %(дБ)

±2.5 (±0.11)

- / ±4(±0.17)

Дискретность, дБ

0.01

0.01
