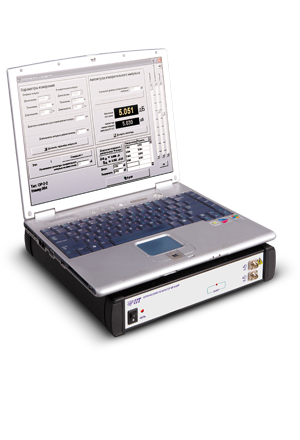

ОГ-2-3: Оптический генератор

Сделать заказ on-Line

Похожие продукты

Оптический генератор предназначенный для поверки оптических рефлектометров в соответствии с рекомендацией МИ 1907-99 и стандартом IEC 61746.

Оптический генератор ОГ-2-3 является уникальным эталонным прибором, не имеющим мировых аналогов. Прибор широко используется в поверочных лабораториях и метрологических центрах.

  • Характеристики

  • Преимущества

  • Описание

  • Тип оптического волокна

    ОМ

  • Рабочие длины волн, нм
    (другие значения — по заказу)

    1310±20
    1550±20
    1625±20

  • Длительность измерительных импульсов, мкс

    0.06 – 50

  • Максимальное расстояние измерения, км

    500

  • Дискретность установки импульса по расстоянию, м

    0.3

  • Погрешность установки измерительного импульса по расстоянию, м

    ±(0.15+5×10-6×L)

  • Проверяемый диапазон шкалы затуханий, дБ

    >50

  • Погрешность установки измерительного импульса по амплитуде, дБ/дБ

    ±0.15

  • Питание, В

    110 – 240

  • Габариты, мм

    308×293×60

  • Вес, кг

    3

  • Может калибровать рефлектометры с разными диапазонами и погрешностями по расстоянию и затуханию

  • Может проверять значения мертвой зоны и динамического диапазона для рефлектометров всех типов (с использованием катушки волокна)

  • Оснащен встроенным аттенюатором

  • Работает в режимах воспроизведения временных интервалов и уровня оптического сигнала

  • Калибрует основные параметры рефлектометров (погрешности измерения по расстоянию и по затуханию)

  • Амплитуды импульсов устанавливаются с помощью встроенных оптических аттенюаторов

  • Вносимое затухание измеряется высокоточным измерительным приемником

  • Принцип действия основан на формировании оптических импульсов с заданной длительностью, амплитудой, и задержкой по отношению к импульсу, генерируемому оптическим рефлектометром

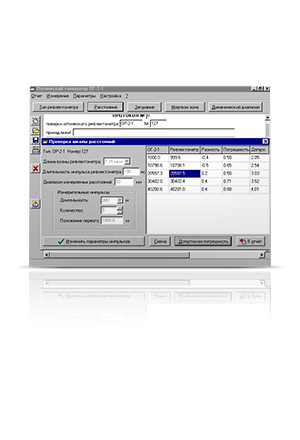

  • Управление и обработка результатов выполняются на компьютере
