MTP-6000: Многофункциональный оптический измерительный прибор

Сделать заказ on-Line

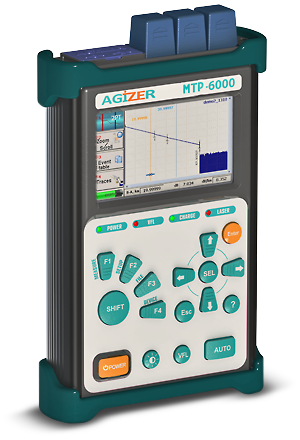

Многофункциональный оптический измерительный прибор в компактном и защищенном металлическом корпусе.

Большой экран с высокой контрастностью, для удобной работы в полевых условиях.

Режим автоматической диагностики ВОЛС для техников начального уровня, настройка измерения и определение событий одной кнопкой.

Отлично подходит для FTTx/PON, с оптимальными значениями мертвой зоны для разветвителей и событий с отражениями.

Фильтрованный порт для измерения в активных волокнах.

Опционально встраиваются измеритель оптической мощности и источник оптического излучения, оптический микроскоп, источник видимого излучения.

  • Общие данные

  • FIRMWARE

  • Характеристики

  • Дополнительно

  • Экран

    4,3” TFT, цветной (16-bit), сенсорный

  • Связь с компьютером

    USB, ActiveSync, WMDC

  • Питание

    Батарея Li-Ion 3100 мАч (9 часов)

  • Память

    встроенная 256 Мб, флэш-память USB.

  • Габариты

    226×149×43 мм

  • Масса

    1.5 кг

  • Компактный и защищенный корпус

  • Интерфейс USB-A для флэш-памяти USB и подключения оптического микроскопа.

  • Сменные оптические разъемы (SC/FC/ST/LC). Возможна установка разъема APC.

  • Защищенный металлический корпус, удобно использовать в полевых условиях.

  • Разъем питания

  • USB B

    для связи с компьютером и
    обновления прошивки

  • USB A

    для флэш-памяти USB или
    оптического микроскопа

  • Разъем рефлектометра

    для ОМ

  • Разъем
    2-го рефлектометра

    (ММ или ОМ 1625нм с фильтром)

  • ИМ или источник видимого излучения

    (опционально)

  • Защитный чехол



  • Экран

    4,3” TFT 16-бит
    цветной

  • Клавиатура

  • Включение прибора

  • Автоматическая
    диагностика

  • Автоматизация основных измерений

  • В течение нескольких лет мы собирали отзывы тех, кто пользуется нашими рефлектометрами в полевых условиях. В результате мы смогли автоматизировать основные процедуры измерений ВОЛС.

  • Удобное обновление через USB

  • Мы постоянно учитываем мнения пользователей наших приборов, и улучшаем свои сервисы и прошивки. Последние обновления прошивок всегда доступны на www.agizer.com.

  • Прибор могут использовать как техники начального уровня...

  • Все процедуры измерений интуитивны:
    - Измерение общего затухания и длины ВОЛС
    - Задание оптимальных параметров измерения
    - Получение таблицы событий (по умолчанию используются 3 значения длительности импульсов).

  • ... так и опытные инженеры

  • Возможно использование продвинутого метода 5 маркеров (LSA), для измерения параметров сварки и для добавления событий в таблицу вручную.

  • Сохранение полученных рефлектограмм в формате SOR или PDF

  • По просьбам пользователей мы разработали новый способ сохранения рефлектограмм — файл PDF с прикрепленным оригинальным файлом SOR.

  • Дополнительный функционал:

  • — Измерение в реальном времени — рефлектограмма постоянно обновляется
    — Автоматическое увеличение выделенных событий
    — Измерение на нескольких длинах волн
    — Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону
    — Удобный режим сравнения нескольких похожих рефлектограмм (например, для одной ВОЛС)

Параметры

ОМ

ММ

Дискретность отображения затухания, дБ

0.001

Погрешность измерения расстояния, м

±(0.5+интервал дискретизации+5×10-5×L)

Погрешность измерения затухания, дБ/дБ

0.05

Интервал дискретизации, м

0.16 .. 7.6

Число отсчетов

до 64 000

Типы оптических разъемов (сменные)

FC, ST, SC, LC

Длительность импульса, нс

3, 6, 25, 100, 300, 1000, 3000, 10000, 20000

Диапазоны расстояний, км

2, 5, 10, 20, 40, 80 120, 160, 240

Одномодовый рефлектометр1-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625

Динамический диапазон, дБ

30/30/28/28

Мертвая зона по отражению/затуханию, м

1,5/10,0

Одномодовый рефлектометр 2-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625

Динамический диапазон, дБ

35/34/33/32

Мертвая зона по отражению/затуханию, м

1,1/4,5

Одномодовый рефлектометр 3-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625

Динамический диапазон, дБ

40/37/38/36

Мертвая зона по отражению/затуханию, м

1,3/5,0

* Со встроенным фильтром

Одномодовый рефлектометр 4-й уровень динамического диапазона

Длина волны, нм

1310/1490/1550/1625

Динамический диапазон, дБ

43/40/43/39

Мертвая зона по отражению/затуханию, м

1,5/6,0

Многомодовый рефлектометр

Длина волны, нм

850/1300

Динамический диапазон (50 мкм), дБ

28/30

Динамический диапазон (62,5 мкм), дБ

29/31

Мертвая зона по отражению/затуханию, м

1,2/4,5

* Со встроенным фильтром

Совмещенный ОМ/ММ рефлектометр

Длина волны, нм

1310/1490/1550/1625

850/1300

Динамический диапазон, дБ

36/32/34/33

27/29 (50 мкм)



28/30(62,5мкм)

Мертвая зона по отражению/затуханию, м

1,3/5,0

1,3/5,0

Параметры





ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

Длина волны, нм

1310/1490/1550/1625 ±20

Уровень мощности, дБм

> -10

Нестабильность уровня мощности, дБ

≤ ± 0.1 (15 мин)

Тип оптического разъема

совмещен с рефлектометром

Режим работы

- непрерывный; - с модуляцией мощности оптического излучения сигналом с частотой 2 кГц

Параметры





ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ

Длина волны калибровки, нм

1310/1490/1550/1625

650/850

Диапазон измерения, дБм:

- стандартный (PM1)

-65..+7

-30..+3 / -60..+3

- высокий (PM2)

-45..+27

      -     / -40..+23

Погрешность измерения, % (дБ)

±5 (±0.22)

±12(±0.5) / ±8(±0.33)

Линейность, %(дБ)

±2.5 (±0.11)

±6(±0.25) / ±4(±0.17)

Дискретность, дБ

0.01

0.01
