OPX-350 3.5" : Портативный оптический рефлектометр для тестирования ВОЛС

Сделать заказ

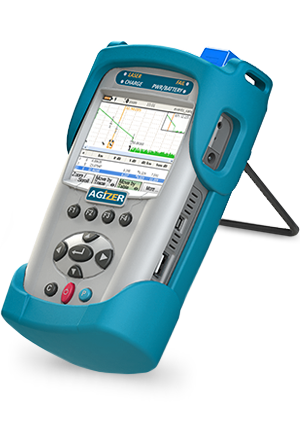

Портативный рефлектометр.

Режим автоматической диагностики ВОЛС для персонала начального уровня, настройка параметров и определение событий одной кнопкой.

Подходит для измерений в FTTx/PON. Фильтрованный порт 1625/1650нм для измерения “активных” волокон - во время эксплуатации сети.

Опционально встраиваются измеритель оптической мощности и источник излучения (в том числе видимый 650нм), подключается оптический микроскоп.



Оптимизирован для работы с приложениями Fiberizer Desktop и Fiberizer Cloud для детального анализа и генерации отчетов.

  • Общие данные

  • FIRMWARE

  • Характеристики

  • Дополнительно

  • Видео обзор

  • Экран

    3.5" сенсорный

  • Габариты

    163 x 93 x 51 мм

  • Вес

    0.7 кг

  • Связь с компьютером

    USB, ActiveSync, WMDC

  • КОМПАКТНЫЙ И ЗАЩИЩЕННЫЙ КОРПУС

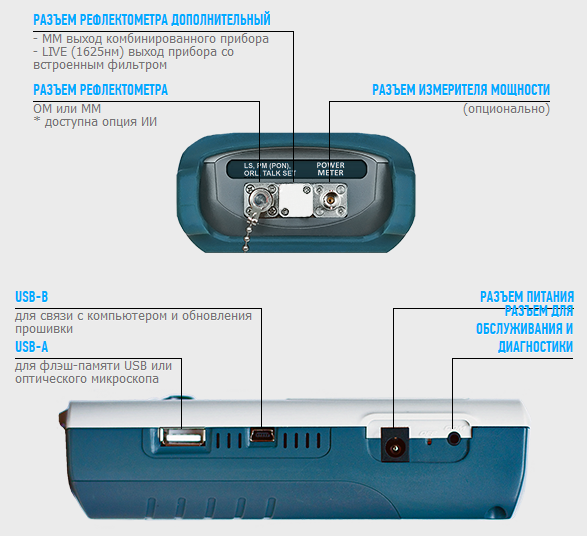

  • Интерфейс USB-A Host для флэш-памяти USB и подключения оптического микроскопа

  • Сменные оптические адапторы (SC/FC/ST/LC)

  • Защищенный корпус, который пригоден для использования в полевых условиях.

  • Автоматизация основных измерений

  • В течение нескольких лет мы собирали отзывы пользователей, которые пользуются нашими рефлектометрами в полевых условиях. В результате мы смогли автоматизировать основные процедуры измерений ВОЛС.

  • Прибор могут использовать как техники начального уровня...

  • Автоматизированы основные измерительные задачи:
    - измерить полное затухание и длину линии
    - получить рефлектограмму, измеренную при оптимальных параметрах
    - получить полный список неоднородностей на линии (суммируя данные измеренные на разных длительностях импульса).

  • ... так и опытные инженеры

  • Возможно использование метода 5 маркеров (LSA), для измерения параметров сварки и для добавления событий в таблицу вручную.

  • Сохранение полученных рефлектограмм в формате SOR или PDF

  • По просьбам пользователей мы разработали новый способ сохранения рефлектограмм — файл PDF готовый к печати с прикрепленным оригинальным файлом SOR.

  • Дополнительные функции:

  • - Измерение в реальном времени — рефлектограмма непрерывно обновляется
    - Автоматическое масштабирование выделенных событий
    - Измерение на нескольких длинах волн одной группой
    - Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону
    - Удобный режим сравнения/наложения файлов

Параметры

ОМ

ММ

Дискретность отображения затухания, дБ

0.001

Погрешность измерения расстояния, м

±(0.5+интервал дискретизации+3×10-5×L)

Погрешность измерения затухания, дБ/дБ

0.04

Интервал дискретизации, м

0.16 .. 7.6

Число отсчетов

до 128 000

Типы оптических разъемов (сменные)

FC, ST, SC

Длительность импульса, нс

6, 25, 100, 300, 1000, 3000, 10000, 20000

Диапазоны расстояний, км

5, 10, 20, 40, 80 120, 160, 240

Base 15

Длина волны, нм

1310/1550

Динамический диапазон, дБ

27/25

Мертвая зона по отражению/затуханию, м

2/10

Base 85

Длина волны, нм

850/1300

Динамический диапазон, дБ

22/22

Мертвая зона по отражению/затуханию, м

2/10

Optima 15

Длина волны, нм

1310/1550

Динамический диапазон, дБ

35/33

Мертвая зона по отражению/затуханию, м

1,1/5,0

Optima 16 Live*2 Порта

Длина волны, нм

1310/1550

1625

Динамический диапазон, дБ

35/33

37

Мертвая зона по отражению/затуханию, м

1,1/5,0

1,1/5,0

* Со встроенным фильтром

Optima 14

Длина волны, нм

1310/1490/1550

Динамический диапазон, дБ

35/33/33

Мертвая зона по отражению/затуханию, м

1,1/5,0

Optima 17 Live*2 Порта

Длина волны, нм

1310/1490/1550

1625

Динамический диапазон, дБ

35/33/33

37

Мертвая зона по отражению/затуханию, м

1,1/5,0

1,1/5,0

* Со встроенным фильтром

Optima 85

Длина волны, нм

850/1300

Динамический диапазон, дБ

25/27

Мертвая зона по отражению/затуханию, м

1,1/5,0 (*850нм - 2/10)

PRO QUAD2 Порта

Длина волны, нм

1310/1550

850/1300

Динамический диапазон, дБ

37/34

25/27

Мертвая зона по отражению/затуханию, м

1,3/5,0

1,3/5,0 (*850нм - 2/10)

Параметры

ОМ

ММ

ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

Длина волны, нм

1310/1490/1550/1625 ±20

850/1300

Уровень мощности, дБм

> -10

> -4

Нестабильность уровня мощности, дБ

≤ 0.1 (15 мин)

Тип оптического разъема

совмещен с рефлектометром

Параметры

ОМ

ММ

ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ

Длина волны калибровки, нм

1310/1490/1550/1625

650/850

Диапазон измерения, дБм:

- стандартный (PM1)

-65..+7

 -30..+3 / -60..+3

- высокий (PM2)

-45..+27

 -10..+23 / -40..+23

Погрешность измерения, % (дБ)

±5 (±0.22)

 ±12(±0.5) / ±8(±0.33)

Линейность, %(дБ)

±2.5 (±0.11)

 ±6(±0.25) / ±4(±0.17)

Дискретность, дБ

0.01

 0.01
