OPX-BOXeКомпактный оптический мини-рефлектометр
OPX-350 3.5"Портативный оптический рефлектометр
FX150Оптический многофункциональный прибор
MTP6000Многофункциональный оптический рефлектометр
RTU-300Модуль-рефлектометр оптический

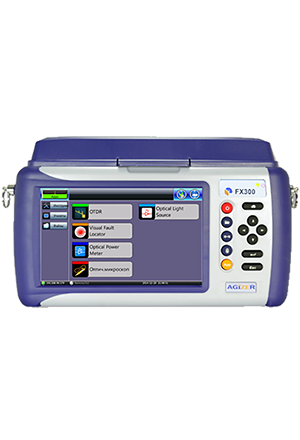

Многофункциональный оптический измерительный прибор в удобном эргономичном корпусе.
Большой экран с высокой контрастностью, для удобной работы в полевых условиях.
Режим автоматической диагностики ВОЛС для техников начального уровня, настройка измерения и определение событий одной кнопкой.
Отлично подходит для FTTx/PON, с оптимальными значениями мертвой зоны для разветвителей и событий с отражениями.

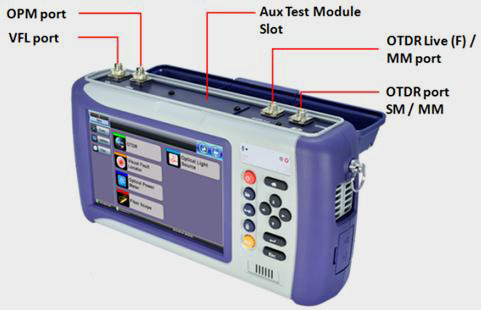

Фильтрованный порт 1625/1650 нм для измерения в активных волокнах - во время эксплуатации сети.
Опционально встраиваются измеритель оптической мощности и источник излучения (в том числе видимый 650 нм), подключается оптический микроскоп.
Оптимизирован для работы с приложениями Fiberizer Desktop и Fiberizer Cloud для детального анализа и генерации отчетов.
Общие данные
Характеристики
Дополнительно
FIRMWARE
СЕРТИФИКАТЫ
Экран
7,0” TFT, цветной (16-bit), сенсорный
Связь с компьютером
Ethernet
Питание
Батарея Li-Ion 7200 мА*ч (11 часов)
Память
встроенная 512 Мб, флэш-память USB.
Габариты
305×175×75 мм
Масса
2.2 кг
Компактный и защищенный корпус

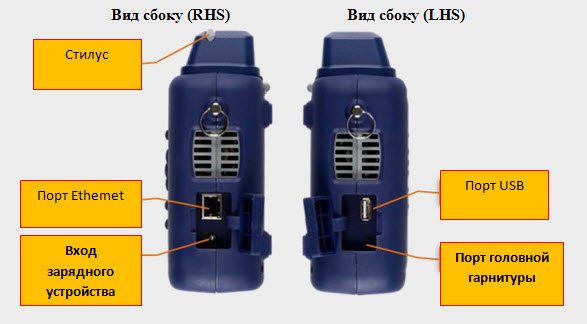

Интерфейс USB-A для флэш-памяти USB и подключения оптического микроскопа.
Сменные оптические разъемы (SC/FC/ST/LC). Возможна установка разъема APC.
Прочный пластиковый корпус, удобно использовать в полевых условиях.
Государственный комитет по стандартизации Республики Беларусь.
Настоящий сертификат удостоверяет, что на основании положительных результатов государственных испытаний утверждён тип средств измерений «Приборы оптические многофункциональные FX300» который зарегистрирован в Государственном реестре средств измерений под номером РБ 03 16 6385 17 и допущен к применению в Республике Беларусь. Выдан: 03 октября 2017 Действителен до: 03 октября 2022
Федеральное агенство по техническому регулированию и метрологии.
Сертификат удостоверяет, что на основании положительных результатов испытаний утвержден тип «Приборы оптические многофункциональные FX300», который зарегистрирован в Государственном реестре средств измерений под №72494-18 и допущен к применению в РФ. Выдан: 21 сентября 2018 Действителен до: 03 октября 2022

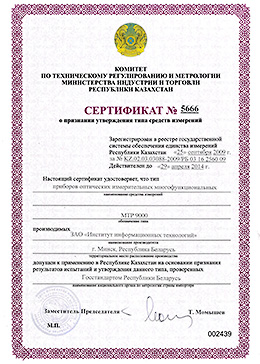

Комитет технического регулирования и метрологии министерства по инвестициям и развитию Республики Казахстан.
Сертификат удостоверяет, что на основании положительных результатов испытаний утвержден тип «Приборы оптические многофункциональные FX300», который зарегистрирован в Государственном реестре средств измерений под №KZ.02.03.08102-2018/РБ 03 16 6385 17 и допущен к применению в РК. Выдан: 24 мая 2018 Действителен до: 03 октября 2022
Автоматизация основных измерений
В течение нескольких лет мы собирали отзывы тех, кто пользуется нашими рефлектометрами в полевых условиях. В результате мы смогли автоматизировать основные процедуры измерений ВОЛС.
Удобное обновление через USB
Мы постоянно учитываем мнения пользователей наших приборов, и улучшаем свои сервисы и прошивки. Последние обновления прошивок всегда доступны на www.agizer.com.
Прибор могут использовать как техники начального уровня...
Все процедуры измерений интуитивны: - Измерение общего затухания и длины ВОЛС - Задание оптимальных параметров измерения - Получение таблицы событий (по умолчанию используются 3 значения длительности импульсов).
... так и опытные инженеры
Возможно использование продвинутого метода 5 маркеров (LSA), для измерения параметров сварки и для добавления событий в таблицу вручную.
Сохранение полученных рефлектограмм в формате SOR или PDF
По просьбам пользователей мы разработали новый способ сохранения рефлектограмм — файл PDF с прикрепленным оригинальным файлом SOR.
Дополнительный функционал:
— Измерение в реальном времени — рефлектограмма постоянно обновляется — Автоматическое увеличение выделенных событий — Измерение на нескольких длинах волн — Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону — Удобный режим сравнения нескольких похожих рефлектограмм (например, для одной ВОЛС)
Параметры
Дискретность отображения затухания, дБ
0.001
Погрешность измерения расстояния, м
±(0.5+интервал дискретизации+3×10-5×L)
Погрешность измерения затухания, дБ/дБ
0.03
Интервал дискретизации, м
0.16 .. 7.6(Т1)/0.03 .. 8.1(Т2)
Число отсчетов
до 64 000 (Т1)/до 256 000 (Т2)
Типы оптических разъемов (сменные)
FC, ST, SC, LC
Длительность импульса, нс
3, 5, 10, 25, 30, 100, 300, 500, 1000, 3000, 10000, 20000 (T1) / 3, 5, 10, 25, 100, 200, 300, 500, 1000, 3000, 10000, 20000 (Т2)
Диапазоны расстояний, км
0,5, 2, 5, 10, 20, 40, 80, 120, 160, 240 (Т1) / 1, 2, 6, 10, 12, 20, 25, 40, 80 (Т2)
Мертвая зона по отражению/затуханию, м
1,1/5,0
Одномодовый рефлектометр1-й уровень динамического диапазона
Длина волны, нм
1310/1490/1550/1625/1650
Динамический диапазон, дБ
35/36/33/34/35
Одномодовый рефлектометр 2-й уровень динамического диапазона
39/40/37/38/39
Одномодовый рефлектометр 3-й уровень динамического диапазона
43/41/43/41/39
Одномодовый рефлектометр 4-й уровень динамического диапазона
46/42/45/42/39
Многомодовый рефлектометр
850/1300
Динамический диапазон (50,0 мкм), дБ
30/32
Динамический диапазон (62,5 мкм), дБ
31/33
Совмещенный ОМ/ММ рефлектометр
37/38/35/36/35
27/29 (50,0мкм)
28/30 (62,5мкм)
ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ
1310/1490/1550/1625/1650 ±20
Уровень мощности, дБм
> -4
Нестабильность уровня мощности, дБ
≤ 0.1 (15 мин)
Тип оптического разъема
совмещен с рефлектометром
Режим работы
- непрерывный; - с модуляцией мощности оптического излучения сигналом с частотой 270 Гц, 1000 Гц, 2000 Гц
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ
Длина волны калибровки, нм
1310/1490/1550/1625
650/850
Диапазон измерения, дБм:
- стандартный (PM1)
-70..+10
- высокий (PM2)
-45..+27
Погрешность измерения, % (дБ)
±5 (±0.22)
Линейность, %(дБ)
±2.5 (±0.11)
Дискретность, дБ
0.01
