IIT-9000: Платформа для измерений параметров ВОЛС

Сделать заказ on-Line

  • (+375 17) 235-90-47

    (+375 17) 235-90-48

    (+375 17) 302-85-03

    (+375 29) 116-78-88

    (+375 29) 275-67-88

  • sales@agizer.com

  • Узнать цену

  • Похожие продукты

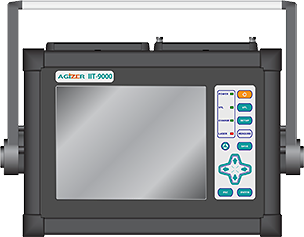

    Защищенный прибор с набором измерительных модулей (рефлектометр, измеритель оптической мощности, измеритель хроматической дисперсии).

    Удобный анализ ВОЛС на большом цветном экране с помощью современного приложения.

    Может управляться дистанционно, через USB или по протоколу TCP/IP.

    Возможно выполнение всех функций прибора, применяя лишь клавиатуру (без сенсорного экрана), что особенно удобно в полевых условиях при загрязнении.

    Параметры оптимизированы для FTTx/PON, оптимальные значения мертвой зоны для разветвителей и событий с отражениями.

    Профессиональный анализ измерений и отчеты с помощью приложений Fiberizer Desktop и Fiberizer Cloud.

    • ОБЩИЕ ДАННЫЕ

    • Firmware

    • ХАРАКТЕРИСТИКИ

    • Экран

      7,5” TFT цветной (16-bit), сенсорный

    • Связь с компьютером

      USB, Ethernet

    • Питание

      Батарея Li-Ion 3400 мАч (10 часов)

    • Память

      встроено 256 Мб, USB drive, SD

    • Габариты

      310 x 254 x 57мм

    • Вес

      3.5 кг

    • Защищенная конструкция

    • Интерфейс USB-A Host для флэш-памяти USB и подключения оптического микроскопа

    • Защищенный металлический корпус, удобно использовать в полевых условиях

    • Порт RJ45 Ethernet

    • Разъем питания (15 В)

    • USB A

      для флэш-памяти USB и оптического микроскоп

    • USB B

      для связи с компьютером и обновления прошивкиа

    • Разъем источника видимого излучения

    • Индикатор включения

    • Подключаемые модули

      (рефлектограммы, хроматическая дисперсия, оптическая мощность)

    • Сочетание мобильности и полноценного функционала при анализе рефлектограмм

    • Постоянный анализ отзывов по измерениям ВОЛС позволяет нам создавать и поддерживать приложения, которые обеспечивают эффективную и надежную работу для пользователей любого уровня. Мы смогли реализовать целый ряд новаторских идей по повышению производительности и оптимизации пользовательских сценариев.

    • Автоматический анализ рефлектограмм

    • Полученная в результате измерения таблица событий позволяет быстро и эффективно проанализировать весь ряд параметров ВОЛС. Будьте внимательны — отдельные события могут быть отмечены как требующие дополнительного анализа вручную!

    • Групповые отчеты с пользовательскими шаблонами

    • Вы можете проанализировать сразу несколько похожих рефлектограмм (например, измерения одного кабеля), применив собственные шаблоны на основе одной из таблиц событий.

    • Определение макро-изгибов

    • Прибор определяет местоположение макро-изгибов в режиме измерения на нескольких длинах волн.

    • Дополнительный функционал:

    • - Измерение в реальном времени — рефлектограмма постоянно обновляется
      - Автоматическое увеличение выделенных событий
      - Измерение на нескольких длинах волн за один проход
      - Автоматическое сохранение результатов измерений и именование файлов по заданному шаблону

    Параметры

    ОМ

    ММ

    Дискретность отображения затухания, дБ

    0.001

    Погрешность измерения расстояния, м

    ±(0.5+интервал дискретизации+5×10-5×L)

    Погрешность измерения затухания, дБ/дБ

    0.05

    Интервал дискретизации, м

    0.16 .. 7.6

    Число отсчетов

    до 128 000

    Типы оптических разъемов (сменные)

    FC, ST, SC

    Длительность импульса, нс

    6, 25, 100, 300, 1000, 3000, 10000, 20000

    Диапазоны расстояний, км

    5, 10, 20, 40, 80 120, 160, 240

    Pro 15

    Длина волны, нм

    1310/1550

    Динамический диапазон, дБ

    39/36

    Мертвая зона по отражению/затуханию, м

    1/4

    Pro 16 Live*2 Порта

    Длина волны, нм

    1310/1550

    1625

    Динамический диапазон, дБ

    39/36

    39

    Мертвая зона по отражению/затуханию, м

    1/4

    1/4

    * Со встроенным фильтром

    Pro 14

    Длина волны, нм

    1310/1490/1550

    Динамический диапазон, дБ

    39/35/36

    Мертвая зона по отражению/затуханию, м

    1/4

    Pro 17 Live*2 Порта

    Длина волны, нм

    1310/1490/1550

    1625

    Динамический диапазон, дБ

    39/35/36

    39

    Мертвая зона по отражению/затуханию, м

    1/4

    1/4

    * Со встроенным фильтром

    Pro 85

    Длина волны, нм

    850/1300

    Динамический диапазон, дБ

    28/30

    Мертвая зона по отражению/затуханию, м

    1/4

    Pro 5

    Длина волны, нм

    1550

    Динамический диапазон, дБ

    36

    Мертвая зона по отражению/затуханию, м

    1/4

    Pro 6 Live*

    Длина волны, нм

    1625

    Динамический диапазон, дБ

    39

    Мертвая зона по отражению/затуханию, м

    1/4

    * Со встроенным фильтром

    Pro-QUAD*2 Порта

    Длина волны, нм

    1310/1550

    850/1300

    Динамический диапазон, дБ

    39/36

    28/30

    Мертвая зона по отражению/затуханию, м

    1/4

    1/4

    Prom 15

    Длина волны, нм

    1310/1550

    Динамический диапазон, дБ

    43/43

    Мертвая зона по отражению/затуханию, м

    2/5

    Prom 16 Live*2 Порта

    Длина волны, нм

    1310/1550

    1625

    Динамический диапазон, дБ

    43/43

    41

    Мертвая зона по отражению/затуханию, м

    2/5

    2/5

    * Со встроенным фильтром

    Prom 14

    Длина волны, нм

    1310/1490/1550

    Динамический диапазон, дБ

    43/38/43

    Мертвая зона по отражению/затуханию, м

    2/5

    ProM 17 Live*2 Порта

    Длина волны, нм

    1310/1490/1550

    1625

    Динамический диапазон, дБ

    43/38/43

    41

    Мертвая зона по отражению/затуханию, м

    2/5

    2/5

    * Со встроенным фильтром

    Prom 5

    Длина волны, нм

    1550

    Динамический диапазон, дБ

    43

    Мертвая зона по отражению/затуханию, м

    2/5

    ProM 6 Live*

    Длина волны, нм

    1625

    Динамический диапазон, дБ

    41

    Мертвая зона по отражению/затуханию, м

    2/5

    * Со встроенным фильтром
